Assemblages soudés : 4 contrôles qui sécurisent une pièce chaudronnée

La réglementation française et européenne encadre strictement les assemblages soudés destinés aux structures porteuses et aux équipements sous pression. Chaque classe d’exécution — de EXC1 pour les ouvrages courants à EXC4 pour les constructions à risque élevé — impose un niveau de contrôle proportionnel aux conséquences d’une défaillance. Les normes EN 1090 pour structures métalliques et ISO 3834 pour systèmes qualité en soudage fixent les exigences documentaires et techniques que tout fabricant doit respecter sous peine de refus de marquage CE.

Les organismes de certification observent que les non-conformités détectées en phase finale proviennent rarement d’un défaut technique, mais bien plus souvent de lacunes documentaires : traçabilité incomplète, qualification des opérateurs non vérifiable, procès-verbaux partiels. Anticiper ces obligations dès la conception permet d’intégrer les contrôles dans le planning sans subir de pénalités délais ni de surcoûts brutaux liés à des reprises tardives. Comprendre les distinctions entre les quatre catégories de contrôles sécurise la réception de vos chantiers tout en optimisant le rapport coût-sécurité, sans risquer la responsabilité pénale en cas de défaillance structurelle.

Le contrôle visuel : première ligne de détection des défauts apparents

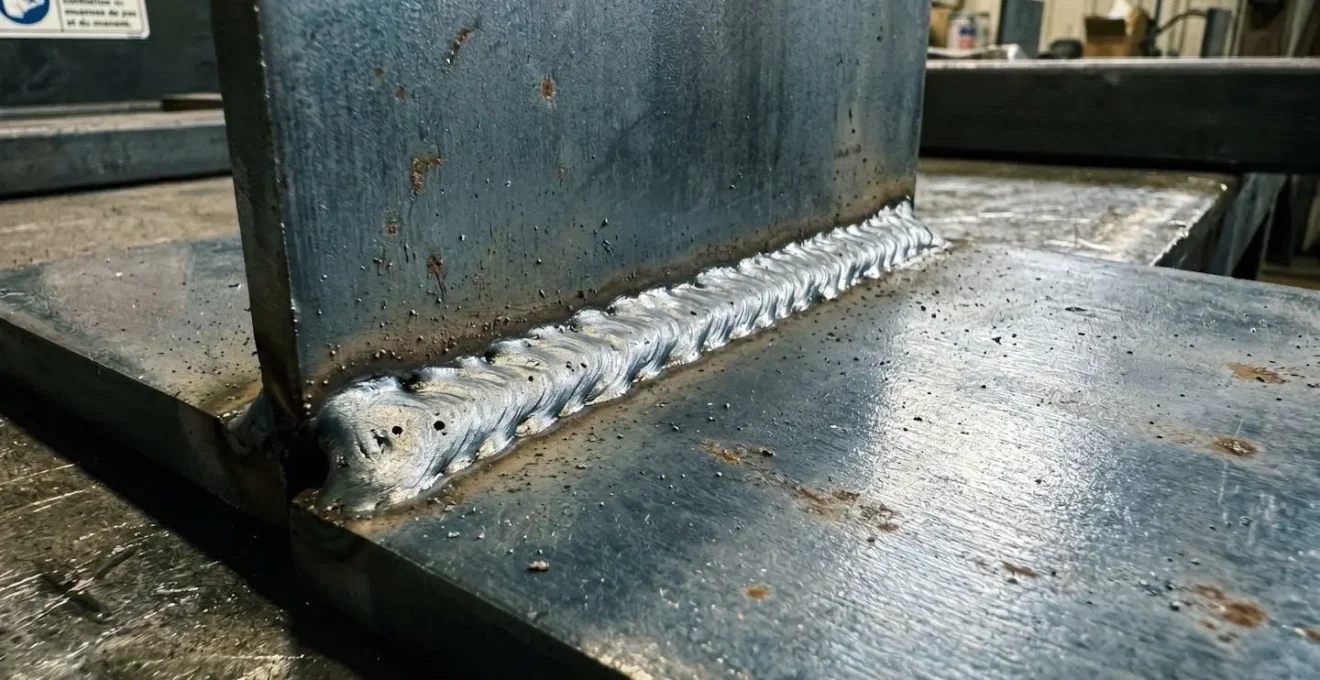

Systématiquement exigé par les référentiels EN ISO 17637, ce contrôle constitue le socle de toute démarche qualité en soudage. Un opérateur formé examine chaque cordon à l’aide d’une loupe grossissante, recherchant caniveaux, manques de matière, projections de laitier ou boursouflures. La méthode repose sur l’acuité visuelle humaine couplée à des outils simples — éclairage rasant, gabarit de soudure, règle de profondeur — permettant de quantifier les écarts géométriques. Les normes imposent un éclairage minimal de 500 lux et une distance d’observation inférieure à 60 centimètres pour garantir la détection des défauts critiques.

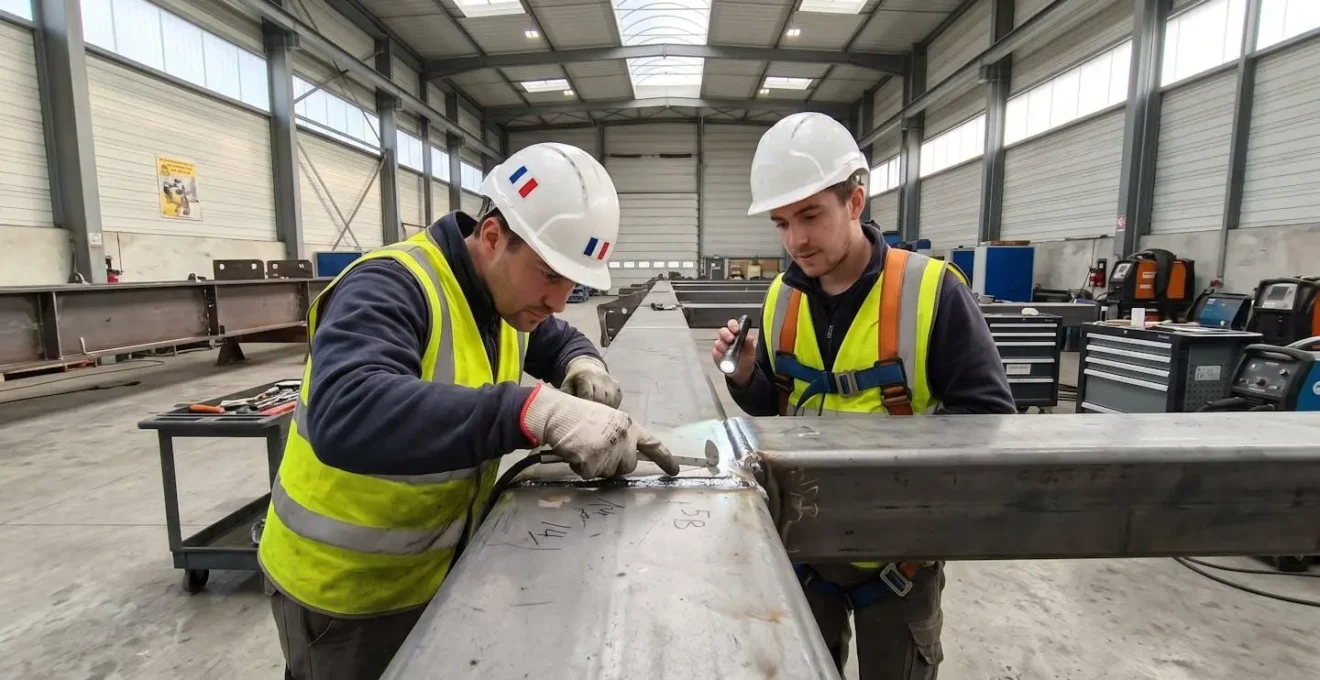

Les défauts surfaciques majeurs — fissures à chaud, manque de pénétration visible en racine, inclusion de laitier affleurante — se repèrent à ce stade si le soudeur respecte les bonnes pratiques. Un fabricant de structures métalliques pour ERP découvre après assemblage une série de caniveaux profonds le long d’un montant porteur : sans contrôle visuel systématique en sortie poste, ces défauts auraient migré vers l’étape suivante, générant un surcoût de reprise bien supérieur au temps investi pour inspecter chaque joint.

La formation des contrôleurs visuels reste encadrée par la norme EN ISO 9712, exigeant une certification de niveau 1 minimum. Cette qualification garantit la capacité à distinguer un défaut acceptable d’un défaut rédhibitoire selon la classe de qualité visée. Le soudage TIG pour l’inox produit des cordons particulièrement lisses dont l’inspection visuelle révèle immédiatement toute irrégularité. Documenter cette étape via un procès-verbal photographique horodaté devient indispensable pour la traçabilité.

Contrôles surfaciques : ressuage et magnétoscopie pour révéler les fissures invisibles

Dès que l’inspection visuelle atteint ses limites — microfissures fermées, défauts surfaciques peu ouverts —, les méthodes par pénétrant ou par flux magnétique prennent le relais. Le ressuage exploite la capillarité : un liquide coloré ou fluorescent pénètre dans les discontinuités surfaciques, puis un révélateur le fait ressortir sous forme de taches contrastées. Cette technique s’applique à tous les métaux, qu’ils soient ferromagnétiques ou non, offrant une polyvalence précieuse pour les ateliers traitant aciers inoxydables, aluminiums ou alliages cuivreux.

La magnétoscopie exploite les propriétés ferromagnétiques des aciers : un champ magnétique traverse la pièce, toute discontinuité perturbe les lignes de flux créant une fuite magnétique. Des particules ferromagnétiques en suspension s’accumulent à ces endroits, matérialisant le défaut. Les bureaux d’études spécialisés dans les structures offshore privilégient cette méthode pour inspecter les assemblages de tubes en acier soumis à la corrosion marine. Contrairement au ressuage universel, la magnétoscopie exige que le matériau soit sensible au champ magnétique, excluant donc inox austénitiques et aluminiums.

Les protocoles normés EN ISO 3452 pour le ressuage et EN ISO 17638 pour la magnétoscopie imposent des durées de pénétration minimales, des températures de surface maîtrisées et un nettoyage préalable rigoureux. Toute trace de graisse, peinture ou calamine fausse les résultats en obturant les fissures. Un fabricant de cuves agroalimentaires sous-estime l’étape de dégraissage avant ressuage : le faux négatif masque des microfissures en pied de cordon, provoquant des fuites lors de l’essai d’étanchéité final et imposant une reprise complète. Les ateliers de chaudronnerie certifiés EN 1090 doublent systématiquement le contrôle — visuel puis ressuage — avant passage au contrôle volumétrique.

Contrôles volumétriques : radiographie et ultrasons pour scanner le cœur des assemblages

La radiographie industrielle — rayons X ou gamma — traverse le métal et impressionne un film ou un capteur numérique : les défauts internes (porosités, inclusions, manques de pénétration) apparaissent comme des zones plus claires sur le cliché. Cette méthode excelle pour révéler les défauts volumétriques répartis, offrant une archive visuelle permanente du contrôle. Cependant, elle impose des contraintes lourdes de radioprotection : balisage de zone contrôlée, dosimétrie pour les opérateurs, interdiction d’accès pendant l’exposition.

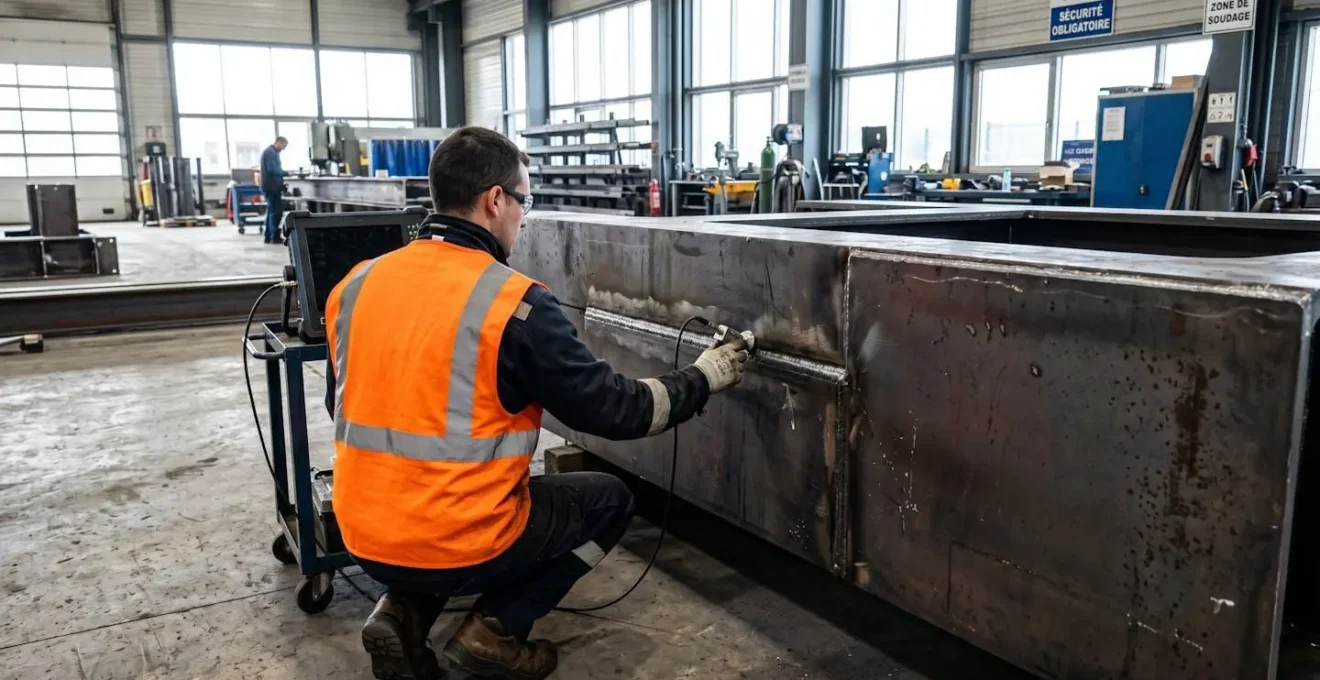

Les ultrasons émettent des ondes acoustiques haute fréquence dans le métal. Toute discontinuité interne réfléchit une partie de l’onde, créant un écho capté par la sonde et affiché sur l’écran. L’opérateur certifié interprète ces échos pour localiser et dimensionner les défauts. Cette technique se révèle particulièrement efficace pour les fortes épaisseurs — au-delà de 50 millimètres — où la radiographie perd en sensibilité. Aucune contrainte de radioprotection ne s’applique, permettant des contrôles en présence de personnel et une mobilité bien supérieure sur site. Les structures offshore ou les réservoirs de stockage pétrochimiques sont systématiquement inspectés par ultrasons pour détecter les amorces de fissures de fatigue avant propagation critique.

Les normes EN ISO 17640 pour les ultrasons et EN ISO 17636 pour la radiographie fixent les classes de qualité attendues selon la classe d’exécution de l’ouvrage. Une structure ERP classée EXC3 ou EXC4 impose des contrôles volumétriques sur pourcentage élevé des joints, là où une charpente standard EXC2 se contente d’un échantillonnage réduit. La sous-estimation des exigences normatives génère des refus de marquage CE en phase finale, obligeant à reprendre l’intégralité des contrôles avec surcoût brutal.

Essai d’étanchéité : la validation finale sous conditions réelles

Une cuve de stockage agroalimentaire est livrée à un industriel laitier. Tous les contrôles visuels, ressuage et radiographies ont validé la conformité des soudures. Pourtant, lors de la mise en eau initiale, une fuite apparaît au niveau d’un piquage latéral : une microporosité traversante, orientée défavorablement pour les ultrasons et masquée par la géométrie complexe du raccord, n’avait été détectée par aucun contrôle volumétrique. Ce scénario classique illustre pourquoi l’essai d’étanchéité constitue la vérification ultime avant mise en service. En soumettant l’équipement à une pression supérieure à sa pression nominale — souvent autour d’une fois et demie la pression de service —, on simule les conditions réelles d’exploitation sous contrainte maximale.

Le protocole varie selon la nature du fluide contenu et les risques associés. Pour les équipements sous pression contenant des fluides dangereux, l’arrêté du 20 novembre 2017 modifié en 2025 impose une requalification périodique obligatoire : l’absence d’attestation valide rend l’exploitation illégale. Les essais hydrauliques — utilisant l’eau comme fluide de contrôle — restent privilégiés pour leur sécurité en cas de rupture, là où les essais pneumatiques (air comprimé) stockent une énergie potentielle dangereuse nécessitant des précautions accrues. La durée minimale de maintien en pression, les paliers de montée, les points de mesure et les critères d’acceptation sont définis par les normes spécifiques à chaque type d’équipement.

La traçabilité documentaire de cet essai s’avère capitale. Le procès-verbal doit mentionner la pression atteinte, la durée de maintien, la température ambiante, les résultats d’inspection visuelle sous pression et la signature du responsable technique. Les organismes de certification exigent systématiquement cette pièce lors des audits EN 1090 ou ISO 3834 : son absence invalide rétroactivement l’ensemble du dossier qualité, même si l’essai a bien été réalisé. Pour des réalisations complexes comme l’installation d’un réseau aéraulique en milieu confiné, les protocoles d’étanchéité s’adaptent aux contraintes du site tout en respectant les seuils normatifs. Comme le rappelle le référentiel prévention de l’INRS pour le soudage, tout employeur reste responsable de la santé et sécurité de ses équipes, obligation qui s’étend à la fiabilité des ouvrages réalisés.

La documentation constitue le talon d’Achille de nombreux dossiers qualité. Un point de vigilance mérite une attention particulière :

Le choix du contrôle adapté dépend directement de la classe d’exécution de votre structure et du type de sollicitation. Au-delà des aspects techniques, les contraintes budgétaires et de délais imposent des arbitrages pragmatiques. Un contrôle radiographique exhaustif sur chantier offshore peut nécessiter plusieurs jours de mobilisation avec personnel dédié à la radioprotection, là où les ultrasons offrent une alternative plus rapide et économique pour des épaisseurs importantes. Toutefois, la radiographie conserve l’avantage d’une archive visuelle permanente, critère décisif pour les ouvrages d’art ou les installations classées soumises à inspections régulières. Le tableau de décision suivant oriente ce choix selon quatre profils de projet :

Avant de valider la réception d’un ouvrage chaudronné, la vérification documentaire s’impose systématiquement. Les audits de certification révèlent que la majorité des non-conformités proviennent de lacunes administratives plutôt que de défauts techniques : procès-verbaux incomplets, certifications opérateurs périmées, absence de traçabilité des consommables de soudage. Ces manquements, aisément évitables, invalident l’ensemble du dossier qualité et retardent la mise en service. Une check-list rigoureuse appliquée avant signature du procès-verbal de réception sécurise votre responsabilité juridique. Votre plan d’action immédiat :
